TP（脉冲计时）

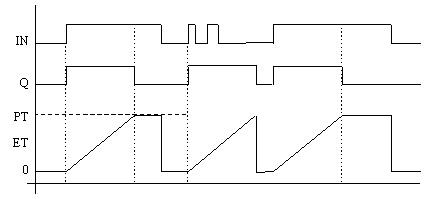

在上升沿时，TP 指令将内部计时器增加至指定值。如果计时器的时间已过，将复位内部时间。

操作详细信息︰如果将 EN 参数用于 TP，则计时器在 EN 设为 TRUE 时开始递增，即使将 EN 设为 FALSE 也继续递增。

支持的语言︰功能块图、梯形图和结构化文本。

该指令适用于 Micro810、L20E、L50E 和 L70E 控制器。

TP 参数
参数	参数类型	数据类型	描述
IN	输入	BOOL	TRUE: 如果位于上升沿，则开始增加内部计时器（如果尚未增加）。 FALSE：如果计时器的时间已过，则复位内部计时器。计数期间对 IN 的任何更改都不生效。
PT	输入	TIME	使用时间数据类型定义最大编程时间。
Q	输出	BOOL	TRUE: 计时器正在计时。 FALSE：计时器未在计时。
ET	输出	TIME	当前已过去的时间。值的可能范围从 0ms 到 1193h2m47s294ms。

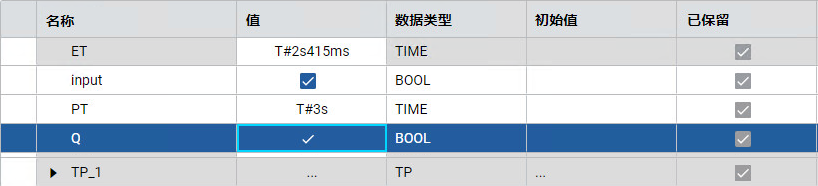

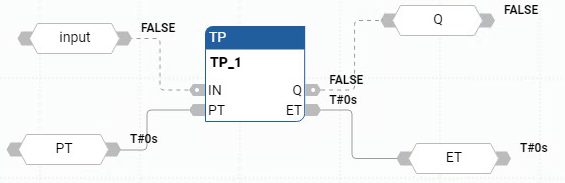

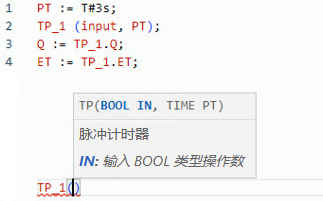

TP 示例
