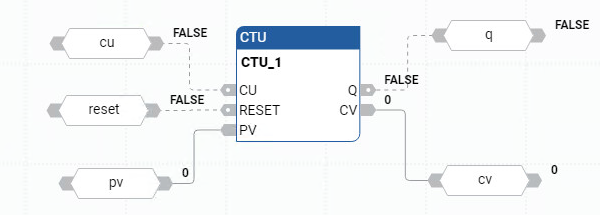

CTU（向上计数）

CTU 指令可从 0 到给定值逐个向上计数（整数）。

支持的语言︰功能块图、梯形图和结构化文本。

该指令适用于 Micro810、L20E、L50E 和 L70E 控制器。

CTU 参数
参数	参数类型	数据类型	描述
CU	输入	BOOL	向上计数。 TRUE: 检测到上升沿，以 1 为增量向上计数。 FALSE：检测到下降沿，计数器值保持为相同值。
RESET	输入	BOOL	Reset 用于根据向上计数值验证 PV 值。 TRUE: 将 CV 值设置为零。 FALSE：以 1 为增量继续向上计数。
PV	输入	DINT	计数器的编程最大值。
Q	输出	BOOL	表示向上计数指令是否已生成大于或等于计数器最大值的数。 TRUE: 计数器结果 => PV（上溢条件）。 FALSE：计数器结果 < PV
CV	输出	DINT	当前计数器结果。

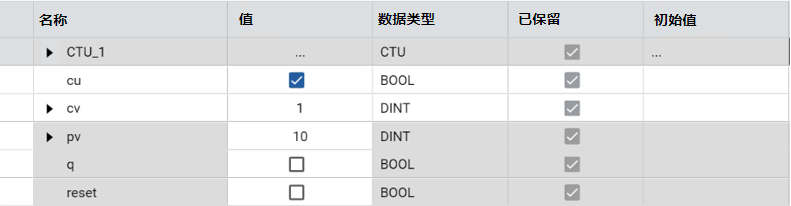

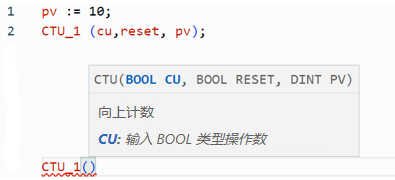

(* ST Equivalence: CTU1 is an instance of CTU block*)

CTU1(trigger,NOT(auto_mode),100);

overflow := CTU1.Q;

result := CTU1.CV;
