OSR（单触发上升）

OSR 指令检测布尔变量的上升沿。当输入 CLK 从清零切换为置位（即，在输入 CLK 处检测到上升沿）时，OSR 块会将输出 Q 置位一个周期。

支持的语言︰功能块图、梯形图和结构化文本。

该指令适用于 Micro810、L20E、L50E 和 L70E 控制器。

OSR 参数
参数	参数类型	数据类型	描述
CLK	输入	BOOL	任何布尔变量。 TRUE: 检测到上升沿，将 Q 设置为 TRUE。 FALSE：未检测到上升沿，将 Q 设置为 FALSE。
Q	输出	BOOL	TRUE: 当 CLK 为 TRUE 时。 FALSE：在所有其他情况下。

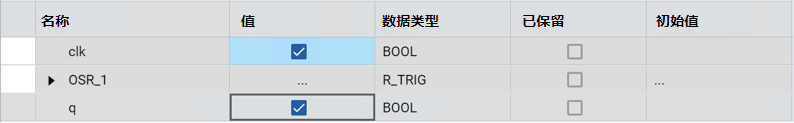

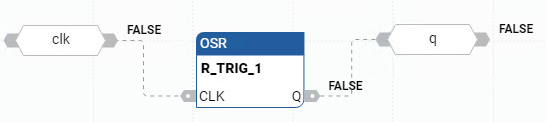

OSR 示例

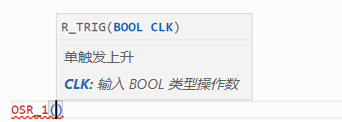

(* ST Equivalence: OSR1 is an instance of an OSR block *)

OSR1(cmd);

nb_edge := ANY_TO_DINT(OSR1.Q) + nb_edge;
