OSF（单触发下降）

OSF 指令可检测布尔变量的下降沿。当输入 CLK 从置位切换为清零（即，在输入 CLK 处检测到下降沿）时，OSF 块会将输出 Q 置位一个周期。

支持的语言︰功能块图、梯形图和结构化文本。

该指令适用于 Micro810、L20E、L50E 和 L70E 控制器。

OSF 参数
参数	参数类型	数据类型	描述
CLK	输入	BOOL	检查下降沿的输入。任何布尔变量。 TRUE: 未检测到下降沿。 FALSE：在输入 CLK 上检测到下降沿，将输出 Q 设置为 TRUE。
Q	输出	BOOL	表示 Q 输出的状态。 TRUE: 检测到下降沿，设置又一个循环的输出 Q。 FALSE：输出 Q 不变。

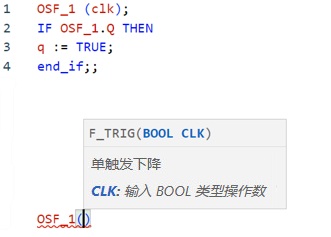

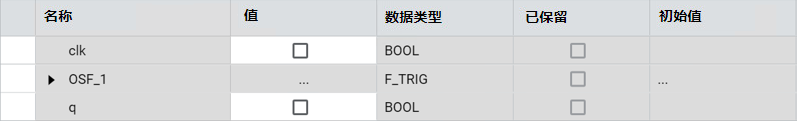

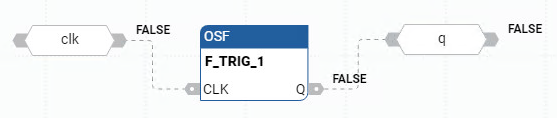

OSF 示例

(* ST Equivalence: OSF1 is an instance of a OSF block *)
OSF1(cmd);
nb_edge := ANY_TO_DINT(OSF1.Q) + nb_edge;
