锁存行为和示例
控制器可以检测“开”（上升沿）和“关”（下降沿）脉冲。
- 当锁存已启用且配置了上升沿时，控制器会监控“开”脉冲。
- 当锁存已启用且配置了下降沿时，控制器会监控“关”脉冲。
上升沿行为
输入图像通常为“关”(0)，而且会在一次扫描后变为“开”(1)。以下部分汇总了当锁存已启用且配置了
上升
沿时发生的事件。- 当控制器检测到外部信号时，它将“锁存”事件，但输入图像保持在“关”状态。
- 在“锁存事件”之后，输入图像会在下次执行输入扫描时变为“开”。
- 下一次控制器扫描的输入图像保持在“开”状态。
- 在输入图像变为“开”的扫描之后，输入图像会在下次执行输入扫描时变为“关”。
重要提示:
在为锁存行为配置了输入之后，输入文件值不反映外部输入。在为“
上升
”沿行为进行配置之后，输入文件值通常为“关”。当检测到上升沿脉冲时，输入文件值会在一次扫描后变为“开”。
小贴士:
以下示例中的灰色区域表示输入滤波器延迟。

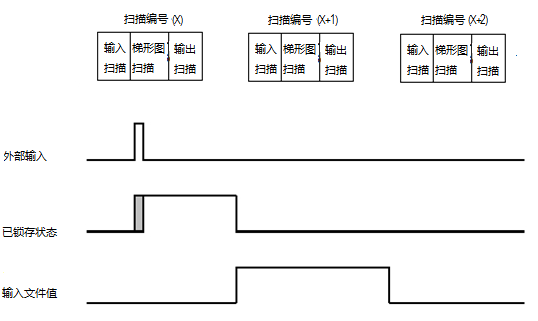

示例 1：上升沿行为
上升沿行为

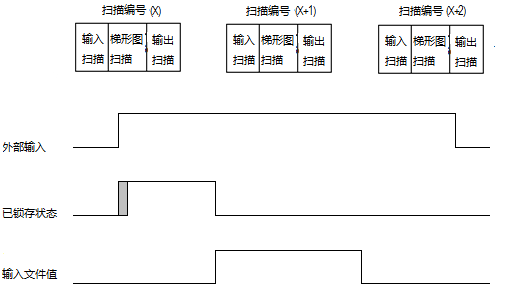

示例 2：上升沿行为
上升沿行为
下降沿行为
输入图像通常为“关”(0)，而且会在一次扫描后变为“开”(1)。以下部分汇总了当锁存已启用且配置了
下降
沿时发生的事件。- 当控制器检测到外部信号时，它将“锁存”事件，但输入图像保持在“开”状态。
- 在“锁存事件”之后，输入图像会在下次执行输入扫描时变为“关”。
- 下一次控制器扫描的输入图像保持在“关”状态。
- 在输入图像变为“关”的扫描之后，输入图像会在下次执行输入扫描时变为“开”。
重要提示:
在为锁存行为配置了输入之后，输入文件值不反映外部输入。在为
下降
沿行为进行配置之后，输入文件值通常为“开”并在一次扫描后变为“关”。
小贴士:
以下示例中的灰色区域表示输入滤波器延迟。

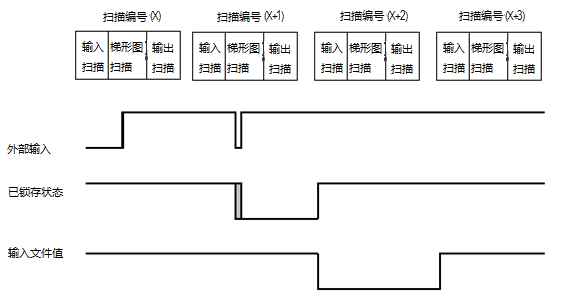

示例 3：下降沿行为
下降沿行为
示例 4：下降沿行为
下降沿行为
